Пружина тарельчатая 8х4,2х0,3х0,55 DIN 2093

Документация - ГОСТ 3057-90.pdf

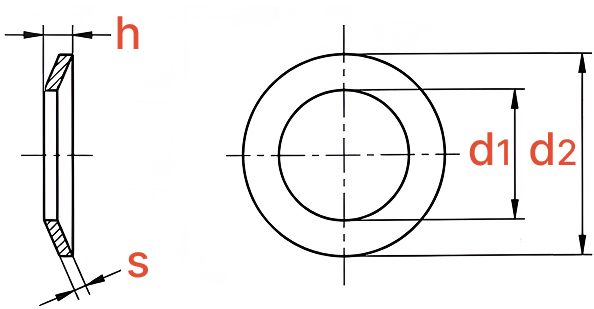

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Пружина тарельчатая DIN 2093 – упругий стопорящий элемент для нагруженных резьбовых соединений. Применяется с болтами, винтами и гайками с метрической резьбой. Тарельчатая пружина поддерживает постоянное натяжение, защищая от отвинчивания, и обеспечивает равномерное распределение нагрузки при приложении зажимного давления. Благодаря тарельчатой форме и упругости сплава, пружина эффективно гасит вибрации, компенсирует тепловые деформации и люфты, предохраняя соединение от самоотвинчивания. В отличие от витых пружин, дисковый упругий элемент имеет минимальный ход (деформацию) при высоких силовых характеристиках, что позволяет сэкономить монтажное пространство.

Основные характеристики:

• Материал: Сталь.
• Рабочая температура: от -60 до +120 °С

Где используют:

• В машиностроении и тяжелом оборудовании – для сборки узлов, подверженных тепловой деформации, вибрационным и ударным нагрузкам.
• В предохранительных муфтах и запорных клапанах – для гашения динамических нагрузок и поддержания постоянного усилия затяжки.
• В шарикоподшипниковых механизмах и тормозных системах – для компенсации люфтов и обеспечения плавности хода.
• В механических зажимах и подъемных устройствах – как упругий элемент с высокими силовыми характеристиками.
• В резьбовых соединениях – для предотвращения самоотвинчивания и сохранения постоянного натяжения.

Как используют:

• Подбор по параметрам: Пружину подбирают по требуемой нагрузке и геометрическим размерам – внешний и внутренний диаметры, толщина.
• Схема сборки пакетом: Чаще всего тарельчатые пружины используют не одиночно, а пакетом в количестве 2-4 штук. Схема сборки может состоять из однонаправленно или разнонаправлено составленных шайб. Однонаправленная сборка увеличивает нагрузку и жёсткость пакета, разнонаправленная – увеличивает ход без повышения нагрузки.
• Установка: Пружину устанавливают между опорными поверхностями деталей или между гайкой и опорной поверхностью. Важно правильно ориентировать пружину выпуклой или вогнутой стороной в зависимости от схемы нагружения.
• Контроль усилия: В ответственных соединениях рекомендуется использовать динамометрический ключ для достижения требуемой силы затяжки.
• Условия эксплуатации: Пружины предназначены для работы в местах без постоянного контакта с влагой и химически агрессивными средами. Оксидированное покрытие не обеспечивает защиты от коррозии в агрессивных средах.
