Винт установочный с коническим концом М2х20 DIN 914 нержавеющая сталь А2

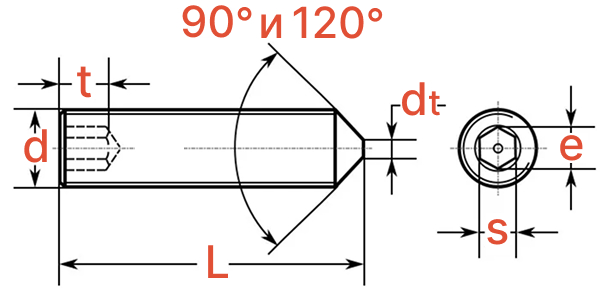

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Винт установочный с коническим концом DIN 914 из нержавеющей стали А2 предназначен для надежной фиксации и точного позиционирования деталей в условиях, требующих коррозионной стойкости. Его отличительная черта – конический (конусный) конец, который при затяжке врезается в материал вала или детали, создавая жесткое соединение и предотвращая осевое и круговое смещение.

Марка стали А2\AISI 304 является маломагнитной, что связано с технологией изготовления. Такая особенность не влияет на коррозийную стойкость и эксплуатационные свойства.

Основные характеристики:

• Материал: Нержавеющая сталь А2
• Тип: Установочный винт.
• Форма конца: Конический (конусный), обеспечивающий врезание.
• Резьба: Метрическая.
• Конструкция: Цельнометаллический стержень с внутренним шестигранником.

Где используют:

• Пищевая, химическая и фармацевтическая промышленность: Для фиксации элементов оборудования, подверженного мойке, воздействию агрессивных сред или паров, где критична чистота и устойчивость к ржавчине.
• Морская и судовая техника, наружные конструкции: В узлах, эксплуатирующихся в условиях высокой влажности, солевых туманов и на открытом воздухе.
• Медицинское и лабораторное оборудование: В точных механизмах, где необходимы одновременно коррозионная стойкость, чистота материалов и надежная фиксация.
• Общее машиностроение и приборостроение: Для фиксации шестерен, шкивов, рычагов на валах в средах с повышенной влажностью или химической активностью, где исключено проворачивание.
• Точное приборостроение: В ответственных узлах механизмов (включая оптические), требующих точной юстировки и последующей жесткой блокировки положения деталей в условиях возможной коррозии

Как используют:

• Подготовка: В фиксируемой детали (ступице, втулке) сверлится и нарезается резьбовое отверстие по размеру винта. Для винтов из нержавеющей стали А2 особенно важно подготовить на валу технологическую лунку (центровое углубление) соответствующего размера. Это снизит требуемое усилие затяжки, предотвратит соскальзывание острия и минимизирует риск проворота винта из-за его более низкой прочности.
• Подготовка резьбы и винта: Настоятельно рекомендуется очистить резьбовое отверстие от стружки и обработать резьбу винта специальной смазкой для нержавеющих сталей (например, на основе молибдена). Это предотвратит заедание и задиры («схватывание») при затяжке.
• Установка и фиксация: Винт вкручивается в отверстие до контакта конуса с поверхностью вала. Конический конец точно позиционируется в подготовленной лунке.
• Затяжка: С помощью шестигранного ключа винт затягивается с заданным моментом. Острый конус при этом врезается в материал вала, создавая жесткое соединение. Для демонтажа требуется открутить винт, что может оставить след (углубление) на валу.
• Контроль: Крайне важно затягивать винт с правильным моментом, используя динамометрический ключ. Превышение момента для нержавеющей стали А2 часто приводит к срыву граней шестигранника или заеданию резьбы, после чего демонтировать винт будет очень сложно.
