Винт с цилиндрической головкой М2,5х20 DIN 84 нержавеющая сталь А2

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Винт с цилиндрической головкой по стандарту DIN 84 из нержавеющей стали А2 – крепёжный элемент, предназначенный для надёжного соединения деталей в условиях повышенной влажности, агрессивных сред и высоких требований к коррозионной стойкости и внешнему виду. Благодаря гладкой цилиндрической головке, винт остаётся заподлицо с поверхностью или слегка выступает, не создавая помех, что делает его идеальным для применения в ответственных узлах, где важна как функциональность, так и эстетика.

Марка стали А2\AISI 304 является маломагнитной, что связано с технологией изготовления. Такая особенность не влияет на коррозийную стойкость и эксплуатационные свойства.

Основные характеристики:

• Материал: Нержавеющая сталь А2
• Тип: Винт с цилиндрической головкой.
• Форма головки: Цилиндрическая.
• Тип шлица: Прямой шлиц под плоскую отвертку.
• Резьба: Метрическая.
• Конструкция: Цельнометаллический стержень.

Где используют:

• Пищевая, химическая и фармацевтическая промышленность: Для сборки панелей, кожухов и оборудования, где критичны гигиена, отсутствие зазоров для скопления загрязнений и устойчивость к частой мойке и агрессивным моющим средствам.
• Медицинское и лабораторное оборудование: В приборах и устройствах, где важны биосовместимость материалов, коррозионная стойкость и аккуратный внешний вид.
• Машиностроение и приборостроение: Для крепления крышек, накладок, декоративных элементов в условиях повышенной влажности, а также там, где требуется монтаж заподлицо.
• Судостроение и наружные конструкции: В узлах, подверженных воздействию солёного тумана, осадков и перепадов температур, где важна долговечность и отсутствие выступающих частей.
• Мебельная фурнитура и сборка изделий: В случаях, когда крепёж должен быть незаметным, не мешать функционированию механизма и выдерживать влажную среду (например, кухонная или ванная мебель).

Как используют:

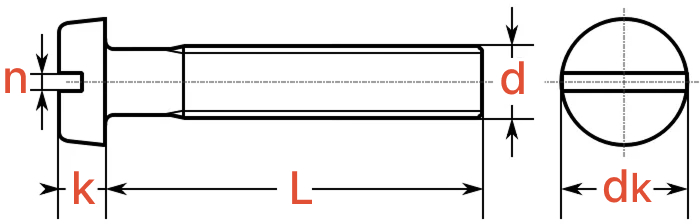

• Подготовка отверстий: При скрытом монтаже в прижимаемой детали выполняется цилиндрическое углубление под головку винта. Диаметр расточки соответствует диаметру головки dk, а глубина – высоте головки k. В ответной детали нарезается метрическая резьба, соответствующая диаметру винта. При открытом монтаже винт устанавливается непосредственно на плоскую обработанную поверхность, без углубления.
• Подготовка резьбового соединения и нанесение смазки: Резьбовое отверстие тщательно очищается от остатков стружки и загрязнений. На резьбу винта равномерно наносится смазка, предназначенная для соединений из нержавеющих сталей. Использование смазки предотвращает явление схватывания и обеспечивает равномерную затяжку.
• Предварительная установка: Винт устанавливается вручную. Вращение осуществляется плавно, без перекоса, с полным заходом лезвия отвёртки в шлиц. Контролируется соосность винта и резьбового отверстия.
• Затяжка инструментом: Затяжка выполняется плоской отвёрткой, соответствующей размерам шлица по ширине и толщине. Инструмент должен входить в шлиц без люфта, обеспечивая полный контакт по боковым граням. Применение изношенного или несоответствующего инструмента недопустимо – это приводит к срыву шлица.
• Контроль положения головки: При монтаже с углублением винт затягивается до полного утопления головки в расточку. После затяжки верхняя поверхность головки должна находиться в одной плоскости с поверхностью детали или не выступать за её пределы. При открытом монтаже обеспечивается плотное прилегание головки к опорной поверхности по всей площади
• Соблюдение момента затяжки: Затяжка выполняется с контролем крутящего момента с помощью динамометрического ключа. Величина момента выбирается в соответствии с диаметром резьбы, материалом соединяемых деталей и рекомендациями производителя. Превышение момента может привести к срыву резьбы, деформации шлица или повреждению соединения
