Штифт цилиндрический с внутренней резьбой 25х160 DIN 7979

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТу

Цилиндрический штифт с внутренней резьбой — это крепежное изделие в виде прямого стержня постоянного диаметра с резьбовым отверстием на одном или обоих концах. Его ключевое преимущество — возможность создания надежного, но при этом легкоразъемного соединения, которое можно быстро демонтировать без риска повреждения деталей или самого штифта с помощью стандартного болта.

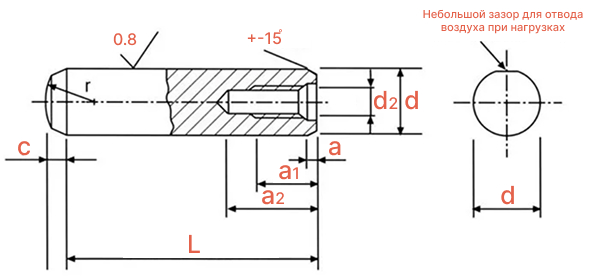

Внешне штифт представляет собой цилиндр с гладкой прецизионной поверхностью. Главный отличительный признак — наличие внутренней резьбы по оси штифта. Стандарт DIN 7979 регламентирует геометрию, размеры и допуски для этих изделий.

Где используется:

• Машиностроение и станкостроение: Фиксация и позициониние крышек подшипников, шестерен, маховиков и других деталей на валах и корпусах, где требуется частый демонтаж для обслуживания или регулировки.

• Приборостроение и сборка точных механизмов: Соединение деталей, которые необходимо периодически снимать для калибровки или замены. Позволяет избежать деформации и повреждения точных отверстий при демонтаже.
• Оснастка и кондукторная техника: Быстрая и точная фиксация и смена приспособлений, шаблонов и инструмента на сборочных плитах и станках.

• Общее машиностроение: Применяется везде, где требуется надежная фиксация, но при этом предусмотрен регулярный разбор узла.

Как применяется:

1. Подготовка отверстия: В обеих соединяемых деталях сверлится и развертывается одно цилиндрическое отверстие строго по номинальному диаметру штифта. Это обеспечивает посадку с натягом, исключающую люфт.
2. Очистка: Отверстие и штифт необходимо тщательно очистить от стружки, масел и загрязнений.
3. Установка: Штифт аккуратно вставляется в отверстие. Для запрессовки на место не используют удары молотка непосредственно по штифту, чтобы не повредить резьбу.
4. Проверка: Правильно установленный штифт сидит очень плотно и исключает любое движение деталей относительно друг друга.
5. Извлечение: В резьбовое отверстие вкручивают съемный винт (болт). При затяжке винт упирается в дно отверстия или в деталь и выдавливает штифт наружу, не повреждая его и монтажное отверстие.
