Штифт конический с внутренней резьбой 8х40 DIN 7978
Конический штифт — это крепежное изделие в форме усеченного конуса, предназначенное для точной фиксации, соединения и позиционирования деталей. Его ключевое преимущество — способность создавать плотное, самоцентрирующееся и разъемное соединение без зазора. Такое соединение отличается высокой надежностью под воздействием вибраций и переменных нагрузок.
Внешне штифт представляет собой стержень с гладкой поверхностью, диаметр которого плавно уменьшается по длине. Конусность стандартизирована (обычно 1:50). На обоих концах изделия имеются фаски для облегчения монтажа.
Где используется:
Машиностроение и станкостроение: Фиксация шестерен, маховиков, рычагов и других деталей на валах с высокой точностью позиционирования.
Приборостроение и точная механика: Сборка высокоточных механизмов, где недопустимы люфты и перекосы.
Сборочные конвейеры: Для быстрой и точной фиксации шаблонов, кондукторов и оснастки.
Ремонтные работы: Восстановление разбитых отверстий путем рассверловки их под больший диаметр и установки нового конического штифта.
Как применяется:
Подготовка отверстия: Оба соединяемых элемента сверлятся и обязательно развертываются вместе специальной конической разверткой с конусностью 1:50. Это критически важно для обеспечения плотного прилегания.
Очистка: Отверстие необходимо тщательно очистить от стружки и загрязнений.
Установка: Штифт вставляется в отверстие узким концом и запрессовывается (легкими ударами молотка или с помощью пресса) до тех пор, пока его торец не сравняется с поверхностью детали или не выйдет из нее на заданную величину.
Проверка: Правильно установленный штифт сидит очень плотно и исключает любое движение деталей относительно друг друга.
Извлечение: Для демонтажа используется выколотка (пробойник), которой ударяют по узкому концу штифта, выбивая его в сторону большего диаметра.

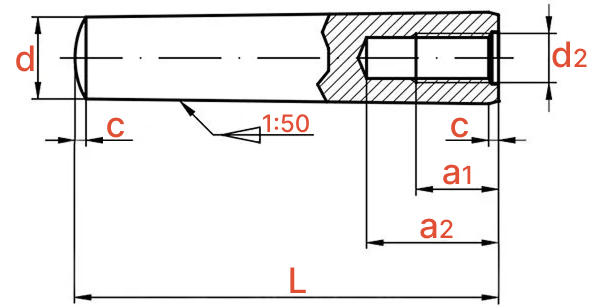

| Диаметр, d, мм | Размер резьбы, d2, мм | Длина, L, мм | Толщина линзы, c, мм | Глубина резьбовой части, a1, мм | Глубина отверстия, a2, мм |
| 8 | M5 | 40 | 1 | 8 | 12 |
*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТу
Конический штифт — это крепежное изделие в форме усеченного конуса, предназначенное для точной фиксации, соединения и позиционирования деталей. Его ключевое преимущество — способность создавать плотное, самоцентрирующееся и разъемное соединение без зазора. Такое соединение отличается высокой надежностью под воздействием вибраций и переменных нагрузок.
Внешне штифт представляет собой стержень с гладкой поверхностью, диаметр которого плавно уменьшается по длине. Конусность стандартизирована (обычно 1:50). На обоих концах изделия имеются фаски для облегчения монтажа.
Где используется:
- Машиностроение и станкостроение: Фиксация шестерен, маховиков, рычагов и других деталей на валах с высокой точностью позиционирования.
- Приборостроение и точная механика: Сборка высокоточных механизмов, где недопустимы люфты и перекосы.
- Сборочные конвейеры: Для быстрой и точной фиксации шаблонов, кондукторов и оснастки.
- Ремонтные работы: Восстановление разбитых отверстий путем рассверловки их под больший диаметр и установки нового конического штифта.
Как применяется:
- Подготовка отверстия: Оба соединяемых элемента сверлятся и обязательно развертываются вместе специальной конической разверткой с конусностью 1:50. Это критически важно для обеспечения плотного прилегания.
- Очистка: Отверстие необходимо тщательно очистить от стружки и загрязнений.
- Установка: Штифт вставляется в отверстие узким концом и запрессовывается (легкими ударами молотка или с помощью пресса) до тех пор, пока его торец не сравняется с поверхностью детали или не выйдет из нее на заданную величину.
- Проверка: Правильно установленный штифт сидит очень плотно и исключает любое движение деталей относительно друг друга.
- Извлечение: Для демонтажа используется выколотка (пробойник), которой ударяют по узкому концу штифта, выбивая его в сторону большего диаметра.
