Штифт конический 3х14 ГОСТ 3129-70 оксидированная сталь

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТу

Конический штифт представляет собой высокоточный крепежный элемент, выполненный в форме усеченного конуса с гладкой поверхностью без резьбы. Его ключевое назначение — точная фиксация двух или более деталей в заданном взаимном положении, передача крутящих моментов и восприятие значительных сдвигающих нагрузок.

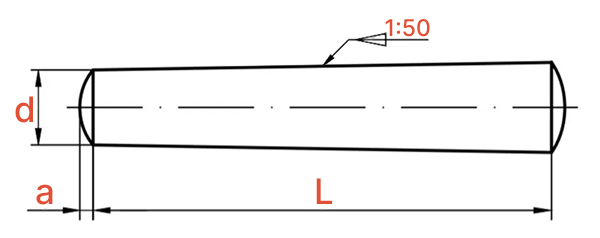

Внешне это стержень круглого сечения с конусностью 1:50, что означает уменьшение диаметра на 1 мм на каждые 50 мм длины. Такая геометрия обеспечивает плотную посадку и самоторможение в отверстии.

Где используется:

• Машиностроение и станкостроение: Для точного совмещения и фиксации ответственных деталей станин, корпусов редукторов, шкивов, маховиков и других узлов, требующих отсутствия смещения.
• Инструментальное производство: Крепление сменных деталей штампов, пресс-форм и режущего инструмента.
• Автомобилестроение: Фиксация крышек подшипников, шестерен и других критически важных компонентов трансмиссии и двигателя.
• Сборочные производства: Поводковый штифт для временной фиксации деталей перед окончательным соединением

Как применяется:

1. Подготовка отверстия: В соединяемых деталях совместно сверлится и обязательно развертывается отверстие конической формы, точно соответствующее конусности штифта (1:50). Качество и чистота поверхности отверстия критически важны.
2. Очистка: Отверстие тщательно очищается от стружки, пыли и загрязнений.
3. Установка: Штифт аккуратно вбивается в отверстие легкими ударами молотка (желательно через медную или полимерную прокладку) до плотной посадки. Усилие запрессовки создает надежное соединение без возможности самопроизвольного ослабления.
4. Проверка: Правильность установки подтверждается плотным прилеганием торца штифта к поверхности детали и отсутствием качания.
5. Извлечение: Для демонтажа используется бородок или специальный съемник, который выбивает штифт с узкой стороны.

Изготавливается из низкоуглеродистой стали (Ст.35 или Ст.30), без сквозной закалки. Незакаленная сталь обеспечивает достаточную прочность при минимальной стоимости производства и минимальном риске повреждения изделия в процессе обработки и монтажа.

Оксидированная поверхность обладает повышенной коррозионной стойкостью и износостойкостью. Благодаря этому штрифт дольше сохраняет своё качество даже в условиях агрессивных сред.
