Шпилька резьбовая приварная М3х14 DIN 32501 омедненная сталь

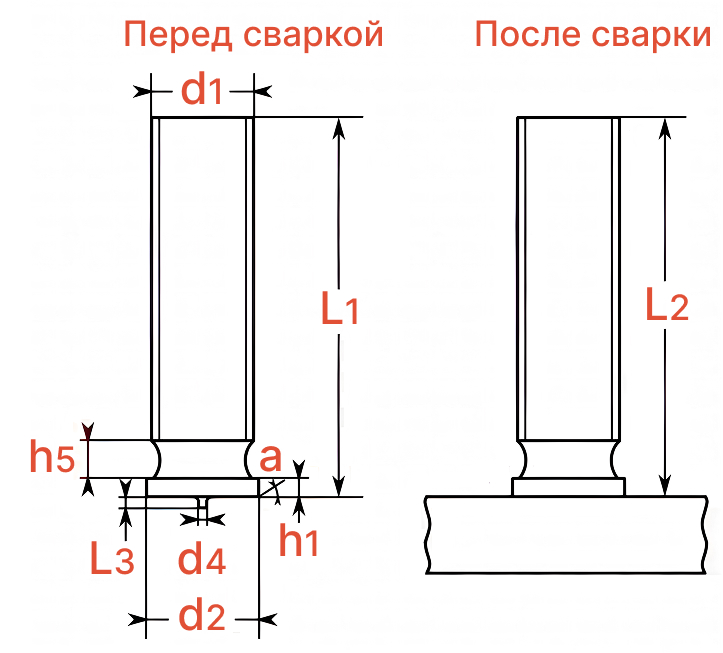

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Шпилька резьбовая приварная DIN 32501 (ISO 13918) из омеднённой стали – это крепежный элемент в виде полнотелого прутка с метрической резьбой и опорным фланцем на конце, предназначенный для создания неразъёмного резьбового соединения на листовом металле методом конденсаторной сварки. Фланец приваривается к поверхности заготовки, обеспечивая надёжную фиксацию без необходимости сверления отверстий. Омеднённое покрытие гарантирует стабильный электрический контакт с заготовкой, снижая переходное сопротивление и повышая качество сварного шва. Соединение обладает высокими показателями прочности на отрыв, сдвиг и кручение. Изделие устойчиво к хрупкому разрушению при превышении допустимых значений усилия затяжки – в критических ситуациях деформация происходит по крепежу, сохраняя целостность основания. Приваривание возможно к листовому металлу от 0,5 мм, не повреждая лист с обратной стороны. Метиз позволяет равномерно распределять нагрузку по всей поверхности крепления.

Основные характеристики:

• Материал: Омеднённая сталь.
• Тип: Приварная шпилька с фланцем.
• Резьба: Метрическая, стандартный шаг.

Где используют:

• В строительстве и монтаже инженерных систем – для крепления трубопроводов, звукоизоляционных систем, воздуховодов, вентиляции, огнеупорных и жаропрочных компонентов.
• В электротехнике и приборостроении – для крепления заземляющих лепестков, хомутов для фиксации кабелей и проводки, сборки шкафов и панелей электрического оборудования.
• В производстве металлоконструкций и оборудования – для крепления дверей, стенных панелей, табличек, знаков и информационных щитов.

Как используют:

• Подготовка поверхности: Место сварки на листовой заготовке необходимо очистить от загрязнений, окалины и оксидной плёнки для обеспечения надёжного электрического контакта при сварке.
• Позиционирование: Шпильку устанавливают фланцем на подготовленную поверхность листа с помощью сварочного пистолета.
• Сварка: С помощью конденсаторной сварочной машины фланец шпильки прижимают к листу. Подача сварочного тока приводит к расплавлению металла по границе фланца и его надёжному сплавлению с основным листом. Приваривание происходит моментально за счёт расплавления поверхности фланца и листа. Крепёж углубляется в расплав за счёт пружины сварочного пистолета.
• Контроль качества: После остывания соединение проверяют на отсутствие трещин и полное проплавление по контуру. Резьбу очищают от возможных брызг металла.
• Сборка соединения: В готовую приваренную шпильку закручивают гайку или накручивают крепёжный элемент, фиксируя необходимую деталь.
