Шайба уплотнительная 4х10х1,5 DIN 7603 форма А медь

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Шайба уплотнительная DIN 7603 из меди предназначена для герметизации резьбовых и трубопроводных соединений. Она устанавливается между двумя сопрягаемыми поверхностями и при затяжке подвергается пластической деформации, заполняя неровности и устраняя зазоры, что обеспечивает надёжную герметизацию соединения.

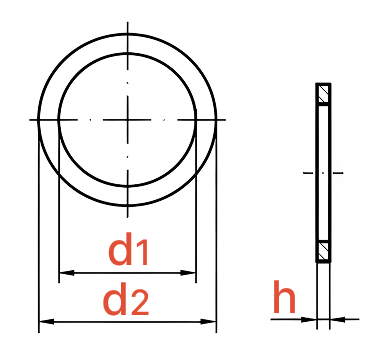

Конструкция шайбы представляет собой плоское кольцо с прямоугольным сечением.

Где используется:

• Автомобилестроение: Герметизация соединений в системах охлаждения, топливных магистралях, тормозных и гидравлических системах, сливных и контрольных пробках двигателей и редукторов.
• Машиностроение и станкостроение: Герметизация гидравлических и пневматических систем, предотвращение попадания загрязнений в механизмы и утечек рабочей среды.
• Производство трубопроводов и арматуры: Герметизация фланцевых и резьбовых соединений в трубопроводных системах, запорной арматуре, сантехнике, в условиях высокого давления и температур.
• Приборостроение: Уплотнение точных механизмов, защита электронных компонентов от пыли и влаги, отвод тепла.
• Домашнее использование и ремонт: Герметизация водопроводных и газовых соединений, бытовая техника, универсальное решение для задач, где требуется надёжная изоляция.

Как применяется:

1. Подбор размера. Шайба подбирается по внутреннему диаметру резьбы крепёжного элемента и наружному диаметру сопрягаемой поверхности. Внутренний диаметр должен обеспечивать свободную установку на болт, шпильку или фитинг, а наружный – перекрывать зону уплотнения.
2. Подготовка поверхности. Сопрягаемые поверхности и резьбу рекомендуется очистить от загрязнений, ржавчины, масла и остатков старой прокладки. Дефектные, смятые или имеющие неровности кольца подлежат обязательной замене.
3. Установка шайбы. Шайба надевается на крепёжный элемент и устанавливается между двумя сопрягаемыми поверхностями – под головку болта, под гайку или между фланцами и деталями конструкции.
4. Затяжка соединения. Производится затяжка с требуемым моментом. Медь при затяжке пластически деформируется, заполняя неровности поверхностей и обеспечивая герметичность. Больших усилий затяжки не требуется.

Медь, используемая для производства, обеспечивает отличную пластичность и эффективное заполнение неровностей поверхностей, что создаёт плотное уплотнение. Высокая теплопроводность и электропроводность делают шайбу пригодной для систем, требующих отвода тепла или электрического контакта.
