Шайба стопорная М9 Star-Lock
Шайба STARLOCK представляет собой стопорную нажимную шайбу с внутренними зубцами, предназначенную для быстрого и надёжного закрепления компонентов на гладких металлических и пластиковых валах. Она просто надевается на вал, а внутренние зубцы обеспечивают мгновенное усилие захвата и удержания. Это исключает дорогостоящие операции нарезания резьбы или канавок и помогает снизить производственные затраты.
Конструкция шайбы представляет собой кольцо с внутренними зубцами, расположенными под углом к плоскости шайбы. Такая геометрия обеспечивает надёжную фиксацию на валу без дополнительной подготовки поверхности.
Где используется:
Автомобильная промышленность: Крепление автокресел, декоративных накладок, поворотного механизма зеркал.
Производство тележек и мебели: Крепление колёс тележек, тачек, столов.
Медицина: Держатели инструментов, фиксация решётчатых каркасов больничных коек.
Водонагреватели: Применение в клапанах сброса давления бойлера.
Конвейерные линии: Закрепление вращающихся роликов на осях.
Системы кондиционирования и вентиляции: Множество вариантов применения.
Производство товаров для дома: Гладильные доски, дверная фурнитура, игрушки.
Как применяется:
Подбор размера. Шайба подбирается в соответствии с диаметром вала. Внутренний диаметр должен обеспечивать плотную посадку на вал.
Подготовка поверхности. Вал должен быть чистым, без заусенцев и загрязнений. Поверхности соединяемых деталей рекомендуется очистить от ржавчины и масла.
Установка шайбы. Шайба надевается на вал и продвигается до требуемого положения. Внутренние зубцы врезаются в поверхность вала и надёжно фиксируют шайбу.
Оксидированное покрытие, нанесённое на сталь, обеспечивает базовую защиту от коррозии и гладкий тёмный внешний вид. Такое покрытие делает шайбу пригодной для эксплуатации в умеренно влажных помещениях и неотапливаемых условиях, а также продлевает срок службы изделия в сложных условиях.

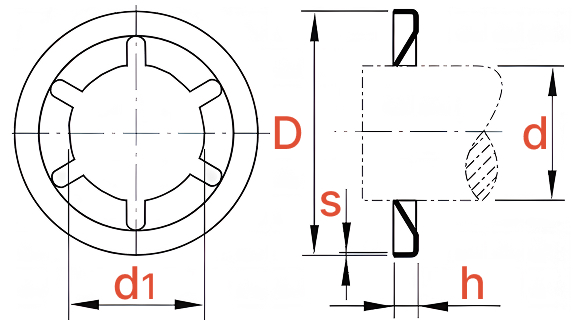

| Диаметр паза/оси, d, мм | Внутренний диаметр, d1, мм | Внешний диаметр, D, мм | Высота, h, мм | Толщина стали, s, мм | Кол-во прорезей, шт |
| 9 | 8,5-8,75 | 18,4 | 1,9 | 0,3 | 6 |
*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN
Шайба STARLOCK представляет собой стопорную нажимную шайбу с внутренними зубцами, предназначенную для быстрого и надёжного закрепления компонентов на гладких металлических и пластиковых валах. Она просто надевается на вал, а внутренние зубцы обеспечивают мгновенное усилие захвата и удержания. Это исключает дорогостоящие операции нарезания резьбы или канавок и помогает снизить производственные затраты.
Конструкция шайбы представляет собой кольцо с внутренними зубцами, расположенными под углом к плоскости шайбы. Такая геометрия обеспечивает надёжную фиксацию на валу без дополнительной подготовки поверхности.
Где используется:
- Автомобильная промышленность: Крепление автокресел, декоративных накладок, поворотного механизма зеркал.
- Производство тележек и мебели: Крепление колёс тележек, тачек, столов.
- Медицина: Держатели инструментов, фиксация решётчатых каркасов больничных коек.
- Водонагреватели: Применение в клапанах сброса давления бойлера.
- Конвейерные линии: Закрепление вращающихся роликов на осях.
- Системы кондиционирования и вентиляции: Множество вариантов применения.
- Производство товаров для дома: Гладильные доски, дверная фурнитура, игрушки.
Как применяется:
- Подбор размера. Шайба подбирается в соответствии с диаметром вала. Внутренний диаметр должен обеспечивать плотную посадку на вал.
- Подготовка поверхности. Вал должен быть чистым, без заусенцев и загрязнений. Поверхности соединяемых деталей рекомендуется очистить от ржавчины и масла.
- Установка шайбы. Шайба надевается на вал и продвигается до требуемого положения. Внутренние зубцы врезаются в поверхность вала и надёжно фиксируют шайбу.
Оксидированное покрытие, нанесённое на сталь, обеспечивает базовую защиту от коррозии и гладкий тёмный внешний вид. Такое покрытие делает шайбу пригодной для эксплуатации в умеренно влажных помещениях и неотапливаемых условиях, а также продлевает срок службы изделия в сложных условиях.
