Шайба стопорная с зубьями М8 DIN 6797A оцинкованная сталь

Документация - ГОСТ 10463-81.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Шайба стопорная пружинная с наружными зубьями DIN 6797A из оцинкованной стали предназначена для предотвращения самостоятельного отвинчивания болтов и гаек при возникновении вибраций в процессе работы и транспортировке механизмов и агрегатов. Она подкладывается под головки метизов или между гайкой и контактной поверхностью.

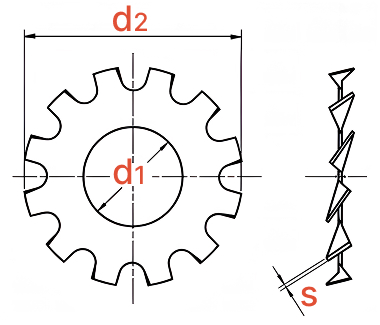

Конструкция шайбы представляет собой плоское кольцо с зубьями, равномерно расположенными на внешнем диаметре.

Где используется:

• Машиностроение и двигателестроение: Применение в двигателях, трансмиссиях и других узлах, где требуется надёжная фиксация соединений под нагрузкой и защита от самоотвинчивания при вибрациях.
• Энергетика: Использование в турбинных и генераторных установках, где важна стабильность натяга при температурных деформациях и вибрациях.
• Автомобильная и авиационная промышленность: Повышение безопасности соединений в ответственных узлах, подверженных вибрациям и динамическим нагрузкам.
• Строительство и монтаж металлоконструкций: Применение в соединениях с высокими статическими нагрузками в осевом направлении, где требуется компенсация усадки и деформации.
• Общее производство и ремонтные работы: Замена изношенных шайб, устранение люфта и восстановление плотности соединений в различных механизмах.

Как применяется:

1. Подбор размера. Шайба подбирается в соответствии с диаметром резьбы крепёжного элемента. Внутренний диаметр должен обеспечивать свободную установку на болт или шпильку.
2. Подготовка поверхности. Поверхности соединяемых деталей рекомендуется очистить от загрязнений, ржавчины и масла.
3. Установка шайбы. Шайба надевается на крепёжный элемент зубьями к сопрягаемой плоскости – под головку болта или со стороны гайки.
4. Затяжка соединения. Производится затяжка с требуемым моментом. Зубья шайбы при затяжке врезаются в металл детали и крепёжного элемента, обеспечивая надёжную фиксацию и равномерно распределяя давление.

Оцинкованная сталь, используемая для производства, обеспечивает эффективную защиту от коррозии благодаря цинковому покрытию. Это делает крепёжное изделие устойчивее к воздействию влаги, перепадам температур и другим неблагоприятным внешним факторам, что критически важно для применения на улице, в неотапливаемых или умеренно влажных помещениях, а также продлевает срок службы крепежа в сложных условиях эксплуатации.
