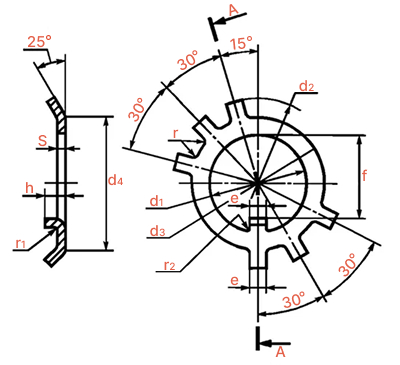

Шайба стопорная многолапчатая D24 ГОСТ 11872-89

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТу

Шайба стопорная многолапчатая ГОСТ 11872-89 предназначена для обеспечения максимально прочного и виброустойчивого стопорения резьбовых соединений. Упругие лапки, расположенные по окружности, создают мощное сопротивление самопроизвольному откручиванию, гарантируя сохранение заданного усилия затяжки даже при продолжительном воздействии ударных нагрузок и сильной вибрации.

Конструкция шайбы обеспечивает равномерное радиальное давление на крепеж, что исключает его смещение и проворачивание в самых ответственных узлах. Изготовленная из прочной стали без покрытия, она демонстрирует высокие механические характеристики и надежность в различных условиях эксплуатации.

Где используется:

• Машиностроение и автомобильная промышленность: Фиксация крепежа в критически важных узлах двигателей, коробок передач, систем рулевого управления и ходовой части.
• Промышленное оборудование: Надежное стопорение соединений в редукторах, насосах, станках, электродвигателях и других механизмах, подверженных вибрациям.
• Энергетика и тяжелая техника: Применение в генераторах, турбинах, сельскохозяйственных и строительных машинах, где требуется повышенная надежность креплений.
• Производство и ремонт инструмента: Обеспечение безопасности и долговечности соединений в высоконагруженном промышленном инструменте.

Как применяется:

1. Подготовка соединения. Болт или шпилька с гайкой затягиваются до необходимого момента, создавая требуемое предварительное напряжение.
2. Установка шайбы. Шайба размещается под гайкой таким образом, чтобы ее плоская сторона была плотно прижата к опорной поверхности, а лапки располагались симметрично относительно граней гайки.
3. Фиксация соединения. С помощью слесарного инструмента (например, плоскогубцев) лапки шайбы поочередно отгибаются на смежные плоские грани гайки, надежно блокируя ее от проворачивания.
4. Контроль качества. После монтажа необходимо убедиться, что все отогнутые лапки плотно и без зазоров прилегают к граням гайки, обеспечивая равномерное распределение усилия и надежную блокировку.
