Шайба стопорная быстросъемная D0,8 DIN 6799

Документация - ГОСТ 11648-75.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Шайба стопорная быстросъёмная упорная DIN 6799 предназначена для осевой фиксации деталей на валах и осях с предварительно проточенной канавкой. Она устанавливается путём простого вдавливания в канавку вала до характерного щелчка и при необходимости легко снимается без специального инструмента. Шайба способна выдерживать значительные осевые и вибрационные нагрузки.

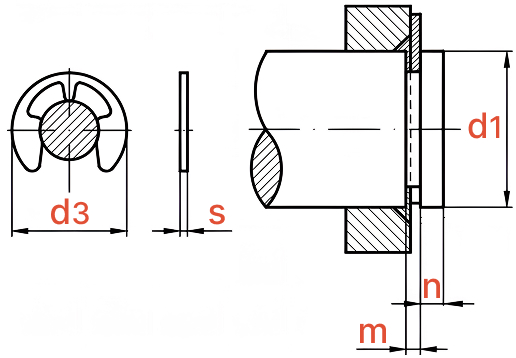

Конструкция шайбы представляет собой разрезное пружинное кольцо Е-образной формы с тремя внутренними лепестками, которые захватывают дно канавки, обеспечивая плотное трехточечное прилегание и устойчивость к вибрациям.

Где используется:

• Машиностроение и общее промышленное оборудование: Осевая фиксация подшипников, шестерён, втулок, шкивов и других деталей на гладких валах с канавкой.
• Автомобильная промышленность: Фиксация тяг, тросов, осей педалей и других подвижных соединений, где требуется быстрый монтаж и демонтаж.
• Приборостроение и электроника: Фиксация мелких осей и штифтов в бытовой технике, инструментах и точных механизмах.
• Быт и ремонтные работы: Замена утерянных стопорных колец при ремонте бытовой техники, мебельной фурнитуры, велосипедов и другого оборудования.
• Строительство и сборка габаритной техники: Фиксация осей и пальцев в узлах, требующих быстрого обслуживания и замены.

Как применяется:

1. Подбор размера. Шайба подбирается по диаметру вала или оси в месте канавки. Внутренний диаметр шайбы должен соответствовать номинальному размеру канавки. Это обеспечит плотное прилегание, исключит соскальзывание и предотвратит деформацию.
2. Подготовка поверхности. Канавка на валу должна быть чистой, без заусенцев и загрязнений. Поверхности соединяемых деталей рекомендуется очистить от ржавчины и масла. Конструкция узла должна обеспечивать легкий доступ и достаточно места для установки с учетом радиального способа монтажа.
3. Установка шайбы. Монтаж производится радиально – шайба разгибается и надвигается на вал сбоку, затем вдавливается в канавку до щелчка, фиксируясь в ней тремя лепестками. Осевая установка невозможна.
4. Снятие шайбы. При необходимости шайба легко демонтируется с вала с помощью обычной плоской отвертки.

Оксидированная сталь, используемая для производства, обеспечивает базовую защиту от коррозии и гладкий тёмный внешний вид. Такое покрытие делает шайбу пригодной для эксплуатации в умеренно влажных помещениях и неотапливаемых условиях, а также продлевает срок службы изделия в сложных условиях.
