Шайба плоская высокопрочная М18 ГОСТ Р 52646-2006

Документация - ГОСТ 52646-2006.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТ

Шайба плоская высокопрочная ГОСТ 52646-2006 предназначена для использования в болтовых соединениях металлических конструкций. Она устанавливается под гайку или головку высокопрочного болта и служит металлической прокладкой, увеличивающей площадь контакта крепежа с соединяемой деталью.

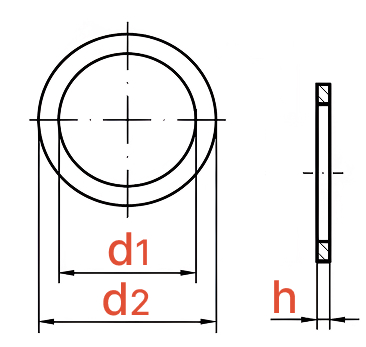

Конструкция шайбы представляет собой плоское кольцо с отверстием под болт. Шайба имеет увеличенный наружный диаметр, который примерно вдвое превышает диаметр отверстия. Это позволяет затягивать резьбовое соединение большим крутящим моментом, делая точку крепления более надёжной и прочной. Шайба имеет оксидированное покрытие, которое обеспечивает базовую защиту от коррозии и гладкий тёмный внешний вид.

Где используется:

• Строительство мостов и металлоконструкций: Сборка ответственных болтовых соединений при возведении мостов, зданий и сооружений.
• Машиностроение: Получение резьбовых соединений деталей оборудования при помощи высокопрочных болтов.
• Тяжёлые условия эксплуатации: Применение в конструкциях, работающих при экстремальных параметрах наружного воздуха в сочетании с большими нагрузками.

Как применяется:

1. Подбор размера. Шайба подбирается по диаметру болта. Внутренний диаметр отверстия должен соответствовать номинальному диаметру резьбы. Это обеспечит плотное прилегание и исключит проваливание головки болта или гайки в отверстие.
2. Подготовка поверхности. Соединяемые детали рекомендуется очистить от ржавчины, масла и загрязнений. Поверхность шайбы также должна быть чистой.
3. Установка шайбы. Шайба надевается на болт и устанавливается под головку болта или под гайку. При затяжке соединения она равномерно распределяет усилие по поверхности детали.
4. Затяжка соединения. Благодаря высокой твёрдости шайба позволяет затягивать соединение без деформации соединяемых деталей.
