Шайба плоская с фаской М10 DIN 125 латунь

Документация - DIN 125.pdf / ГОСТ 11371-78.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

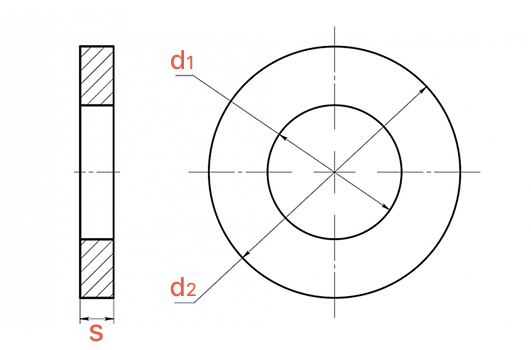

Шайба плоская с фаской DIN 125В из латуни – предназначена для увеличения опорной площади, равномерного распределения давления и защиты поверхности соединяемых деталей от повреждений при затяжке. Благодаря оптимальному сочетанию прочности и пластичности латунь обеспечивает надёжную фиксацию без риска повреждения соединяемых поверхностей. Наличие наружной фаски облегчает центрирование и снижает риск повреждения кромки при монтаже. Правильная геометрия и ровная опорная поверхность обеспечивают стабильность соединения при статических нагрузках. Конструкция шайбы представляет собой кольцо с наружным и внутренним диаметром, строго регламентированным стандартом DIN 125В, форма В с наружной фаской. Это гарантирует идеальную совместимость с метрическим крепежом и простоту монтажа.

Основные характеристики:

• Материал: Латунь.
• Форма: С наружной фаской.
• Класс точности: А.

Где используется:

• Электротехника и приборостроение – для крепления компонентов, чувствительных к электромагнитным полям, благодаря отсутствию намагниченности, а также для защиты поверхностей от повреждений.
• Сантехника и трубопроводные системы – для соединений, работающих в условиях повышенной влажности и контакта с пресной водой, водяным паром, маслами и топливом, благодаря коррозионной стойкости латуни в нейтральных средах.
• Машиностроение и общее производство – установка под головки крепежа для предотвращения повреждения поверхностей и равномерного распределения нагрузки.
• Мебельное производство, моделирование и реставрационные работы – благодаря привлекательному внешнему виду и высоким эксплуатационным свойствам.

Как применяется:

• Подбор размера: Шайбу подбирают по внутреннему диаметру, соответствующему диаметру резьбы крепёжного элемента. Посадка на крепёж должна быть свободной с небольшим гарантированным зазором по DIN, но при этом обеспечивать соосность и не допускать перекоса.
• Подготовка поверхности: Перед установкой опорные поверхности деталей очищают от загрязнений, масляных плёнок и оксидных слоёв. Для обеспечения равномерного прилегания и стабильного коэффициента трения поверхности рекомендуется обезжиривать.
• Установка шайбы: Шайбу размещают под головкой крепёжного элемента или под гайкой плоской стороной к опорной поверхности. Наружная фаска облегчает центрирование и снижает риск повреждения кромки при монтаже. Прилегание должно быть полным по всей окружности, без перекосов и местных нагрузок.
• Затяжка соединения: Затяжку выполняют с контролируемым моментом, соответствующим диаметру резьбы и классу прочности крепежа. Учитывая пластичность латуни, рекомендуется выбирать момент затяжки на нижней границе допуска. Через 24 часа после первоначальной затяжки обязателен повторный дотяг для компенсации релаксации материала.

Латунь, используемая для производства, обеспечивает эффективную защиту от коррозии и окисления в нейтральных средах, включая пресную воду. Это делает крепёжное изделие устойчивым к воздействию влаги и перепадам температур, что важно для применения на улице, в неотапливаемых или влажных помещениях, а также продлевает срок службы соединения в сложных условиях эксплуатации. Для агрессивных сред, морской воды, кислот и щелочей рекомендуется использовать шайбы из нержавеющей стали или бронзы.
