Шайба плоская М10 DIN 125 высокопрочная HV350 оцинкованная сталь

Документация - DIN 125.pdf / ГОСТ 11371-78.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

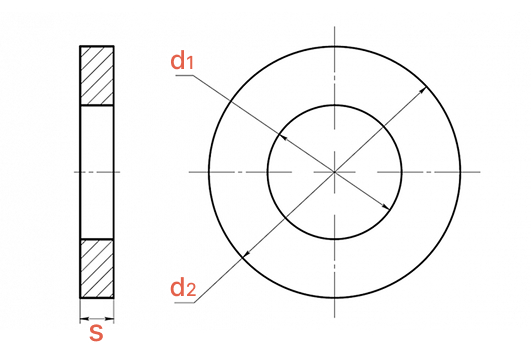

Шайба плоская высокопрочная DIN 125А HV350 из оцинкованной стали – предназначена для увеличения опорной площади, равномерного распределения давления и защиты поверхности соединяемых деталей от повреждений при затяжке. Благодаря повышенной твёрдости не менее 350 HV она выдерживает значительные статические силовые нагрузки без продавливания и изгиба, что делает её идеальной для использования с высокопрочным крепежом классов 8.8, 10.9 и 12.9. Правильная геометрия и ровная опорная поверхность обеспечивают стабильность соединения. Конструкция шайбы представляет собой кольцо с наружным и внутренним диаметром, строго регламентированным стандартом DIN 125А, форма А без внешних фасок. Это гарантирует идеальную совместимость с метрическим крепежом и простоту монтажа. Изготовленная из оцинкованной стали, она обладает повышенной коррозионной стойкостью, что значительно расширяет сферу её применения и увеличивает срок службы соединения. Важно: при высоких динамических и вибрационных нагрузках применение шайб HV350 требует дополнительной проверки, так как высокая твёрдость сопровождается пониженной пластичностью.

Основные характеристики:

• Материал: Оцинкованная сталь.
• Форма: Без фаски.
• Класс точности: А (повышенный).
• Твёрдость: Не менее 350 HV по Виккерсу.

Где используется:

• Машиностроение и общее производство – Установка под головки крепежа для создания ровной и большой опорной площади, предотвращения вдавливания крепежа в мягкие материалы (пластик, алюминий) и защиты поверхностей от царапин.
• Строительство и монтажные работы – Применение в металлоконструкциях, фермах, при сборке оконных и дверных блоков, а также в бытовом ремонте везде, где требуется стандартный крепеж.
• Коммунальное хозяйство и инфраструктура – Благоустройство территорий, монтаж ограждений, световых опор и других конструкций, где важна стойкость к атмосферным воздействиям.
• Электротехника – Использование в щитовом оборудовании и для крепления различных элементов под головку крепежа для защиты поверхностей от повреждений. Для изоляции вместо нее или в комбинации с ней применяются специальные диэлектрические шайбы.
• Мебельное производство и сборка – Широко применяется при сборке корпусной и мягкой мебели из ДСП, МДФ, массива дерева. Шайба предотвращает повреждение и растрескивание материала при затяжке, распределяет давление от головки крепежа, увеличивая долговечность и надежность разборных и неразборных соединений.

Как применяется:

• Подбор размера: Шайбу подбирают по внутреннему диаметру, соответствующему диаметру резьбы крепёжного элемента. Посадка на крепёж должна быть свободной (с небольшим гарантированным зазором по DIN), но при этом обеспечивать соосность и не допускать перекоса.
• Подготовка поверхности: Перед установкой опорные поверхности деталей очищают от загрязнений, масляных плёнок и оксидных слоёв. Для обеспечения равномерного прилегания и стабильного коэффициента трения поверхности рекомендуется обезжиривать.
• Установка шайбы: Шайбу размещают под головкой крепёжного элемента или под гайкой плоской стороной к опорной поверхности. Прилегание должно быть полным по всей окружности, без перекосов и местных нагрузок.
• Затяжка соединения: Затяжку выполняют с контролируемым моментом, соответствующим диаметру резьбы и классу прочности устанавливаемого крепежного элемента. Шайба равномерно распределяет усилие по опорной поверхности, предотвращая пластическую деформацию материала и обеспечивая стабильность соединения под нагрузкой.

Оцинкованная сталь, используемая для производства, обеспечивает эффективную защиту от коррозии благодаря цинковому покрытию. Это делает крепёжное изделие устойчивее к воздействию влаги, перепадам температур и другим неблагоприятным внешним факторам, что критически важно для применения на улице, в неотапливаемых или влажных помещениях, а также продлевает срок службы соединения в сложных условиях эксплуатации.
