Шайба плоская М2,2 DIN 125 латунь

Документация - DIN 125.pdf / ГОСТ 11371-78.pdf

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

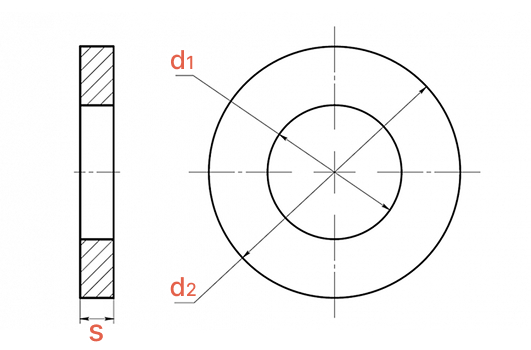

Шайба плоская DIN 125А из латуни – предназначена для увеличения опорной площади, равномерного распределения давления и защиты поверхности соединяемых деталей от повреждений при затяжке. Благодаря оптимальному сочетанию прочности и пластичности латунь обеспечивает надёжную фиксацию без риска повреждения соединяемых поверхностей. Правильная геометрия и ровная опорная поверхность обеспечивают стабильность соединения при статических нагрузках. Конструкция шайбы представляет собой кольцо с наружным и внутренним диаметром, строго регламентированным стандартом DIN 125А, форма А без внешних фасок. Это гарантирует идеальную совместимость с метрическим крепежом и простоту монтажа.

Основные характеристики:

• Материал: Латунь.
• Форма: Без фаски.
• Класс точности: А (повышенный).

Где используется:

• Электротехника и приборостроение – для крепления компонентов, чувствительных к электромагнитным полям, благодаря отсутствию намагниченности, а также для защиты поверхностей от повреждений.
• Сантехника и трубопроводные системы – для соединений, работающих в условиях повышенной влажности и контакта с водой, благодаря коррозионной стойкости латуни.
• Химическая и нефтегазодобывающая промышленность – для оборудования, контактирующего с агрессивными средами, где важна устойчивость к коррозии и окислению.
• Холодильная и криогенная техника – латунь не склонна к хрупкости при низких температурах, что позволяет использовать шайбы в условиях Крайнего Севера и в холодильных установках.
• Машиностроение и общее производство – установка под головки крепежа для предотвращения повреждения поверхностей и равномерного распределения нагрузки.

Как применяется:

• Подбор размера: Шайбу подбирают по внутреннему диаметру, соответствующему диаметру резьбы крепёжного элемента. Посадка на крепёж должна быть свободной (с небольшим гарантированным зазором по DIN), но при этом обеспечивать соосность и не допускать перекоса.
• Подготовка поверхности: Перед установкой опорные поверхности деталей очищают от загрязнений, масляных плёнок и оксидных слоёв. Для обеспечения равномерного прилегания и стабильного коэффициента трения поверхности рекомендуется обезжиривать.
• Установка шайбы: Шайбу размещают под головкой крепёжного элемента или под гайкой плоской стороной к опорной поверхности. Прилегание должно быть полным по всей окружности, без перекосов и местных нагрузок.
• Затяжка соединения: Затяжку выполняют с контролируемым моментом, соответствующим диаметру резьбы и классу прочности крепежа. Учитывая, что латунь мягче стали, рекомендуется выбирать момент затяжки на нижней границе допуска, чтобы избежать деформации шайбы.

Латунь, используемая для производства, обеспечивает эффективную защиту от коррозии и окисления в агрессивных средах, включая морскую воду. Это делает крепёжное изделие устойчивым к воздействию влаги, перепадам температур и другим неблагоприятным внешним факторам, что критически важно для применения на улице, в неотапливаемых или влажных помещениях, а также продлевает срок службы соединения в сложных условиях эксплуатации.
