Пробка с дюймовой резьбой R 1/4" DIN 906 сталь

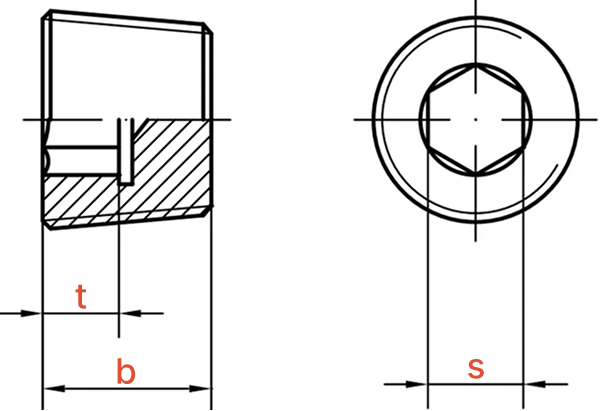

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Пробка резьбовая трубная конусная DIN 906 – заглушка для герметичного закрытия резьбовых отверстий в гидравлических и пневматических системах, трубопроводах и узлах машиностроительного оборудования. Применяется для герметизации концов труб, патрубков или фитингов в системах подачи жидкостей высокого давления, смазочных масел, газов, воздуха. Изделие предназначено для работы в условиях высокого давления.

Основные характеристики:

• Материал: Сталь
• Тип: Заглушка без фланца, с шестигранным углублением под имбусовый ключ или биту.
• Резьба: Наружная трубная коническая дюймовая R (BSPT), конусность 1:16, угол профиля 55°
• Номинальный размер: От R 1/8" до R 2"

Совместимость:

• С внутренней цилиндрической дюймовой резьбой Rp – При вкручивании конической заглушки в цилиндрическое отверстие происходит упругая деформация резьбы по мере сужения конуса. Такое соединение является самоуплотняющимся и в большинстве случаев не требует применения дополнительных уплотнительных материалов.
• С внутренней конической дюймовой резьбой Rc – При свинчивании двух конических резьб геометрического уплотнения за счет деформации недостаточно. Для достижения абсолютной герметичности такого соединения требуется использование уплотнителей. Выбор уплотнителя зависит от рабочей среды, давления и температуры.

Где используется:

• Гидравлическое и пневматическое оборудование: для заглушения неиспользуемых портов в распределителях, насосах, гидроцилиндрах и соединительной арматуре.
• Общее машиностроение: для защиты резьбовых отверстий на станинах станков, корпусах редукторов и других деталях от загрязнения и повреждений во время транспортировки, хранения и эксплуатации.
• Промышленные системы: в трубопроводах, измерительных приборах и емкостях, где требуется периодический доступ к системе через заглушенное отверстие.
• Ремонт и обслуживание: применяется в качестве стандартного элемента для замены утерянных или поврежденных заглушек во время проведения ремонтных работ.

Как используется:

• Определение типоразмера заглушки по условному проходу резьбового отверстия.
• Подготовка резьбового отверстия.
• Нанесение уплотнительного материала при необходимости.
• Вкручивание заглушки с контролем усилия затяжки: заглушка не имеет буртика-упора, затяжку производят до момента резкого возрастания сопротивления вращению, не допуская перетяжки.
• Проверка герметичности соединения в системах высокого давления.
