Кольцо стопорное пружинное внутреннее А20 ГОСТ 13941-86

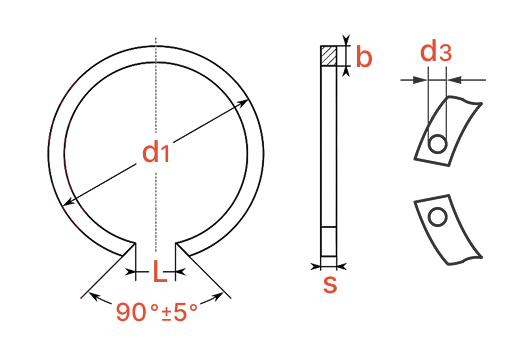

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТ-у

Кольцо пружинное упорное плоское внутреннее концентрическое, соответствующее стандарту ГОСТ 13941-86 и изготовленное из стали, представляет собой разрезной упругий элемент плоской формы, предназначенный для установки в канавку отверстия с целью фиксации деталей и предотвращения их осевого перемещения. Его ключевыми преимуществами являются высокая упругость, надежность удержания в ограниченном пространстве и долговечность, что делает его предпочтительным выбором для ответственных узлов, работающих в условиях динамических нагрузок.

Где используется:

• Гидравлика и пневматика: Фиксация уплотнительных колец, манжет, поршней и золотников в цилиндрах и распределителях, обеспечивая надежное удержание элементов в канавках при воздействии давления рабочей среды.
• Автомобильная промышленность: Установка в канавки отверстий корпусов для фиксации подшипников, сальников и других компонентов, работающих в условиях вибрации.
• Станкостроение и тяжелое машиностроение:  Обеспечение надежной осевой фиксации подшипников, втулок и других деталей в соединениях, подверженных трению и переменным нагрузкам.
• Бытовые приборы и инструменты: Фиксация узлов и элементов в редукторах, насосах и других механизмах, где требуется компактное и надежное решение.

Как используется:

• Подбор размера: Кольцо и канавка подбираются по таблицам ГОСТ 13941-86 в соответствии с диаметром отверстия и типоразмером кольца.
• Подготовка канавки: На детали (в отверстии корпуса) должна быть предварительно проточена канавка, размеры которой соответствуют сечению кольца и обеспечивают его правильную работу.
• Установка: Кольцо аккуратно сжимается с помощью специального инструмента или монтажных щипцов до уменьшения его диаметра и устанавливается в канавку отверстия.
• Посадка: Кольцо размещается в предназначенной для него канавке, после чего инструмент осторожно убирается.
• Фиксация: Благодаря своей упругости, кольцо плотно садится в канавку, создавая необходимое радиальное давление и надежно удерживая деталь от осевого смещения.
• Контроль качества: После установки необходимо убедиться, что кольцо полностью утоплено в канавке, не выступает за посадочную поверхность, не перекручено и не имеет повреждений.

Пружинное кольцо является простым, но исключительно эффективным конструктивным решением, которое обеспечивает долговечную и безотказную работу механизмов, чья стабильность напрямую зависит от надежной фиксации сопрягаемых деталей.
