Кольцо стопорное пружинное наружное А47 ГОСТ 13940-86
Кольцо стопорное наружное пружинное, устанавливаемое в канавку на валу, соответствующее стандарту ГОСТ 13940-86 и изготовленное из стали, представляет собой универсальный крепежный элемент для предотвращения осевого смещения деталей. Его ключевыми преимуществами являются высокая прочность, надежность и долговечность, что делает его предпочтительным выбором для ответственных узлов, работающих в условиях значительных нагрузок.
Где используется:
Тяжелое машиностроение и станкостроение: для фиксации подшипников качения, крупных шестерен, маховиков и других критически важных компонентов.
Автомобильная промышленность: в трансмиссиях и коробках передач для надежного закрепления синхронизаторов и деталей.
Энергетическое и грузоподъемное оборудование: в редукторах, турбинах и механизмах, где требуется устойчивость к высоким нагрузкам и безопасность.
Железнодорожная техника: благодаря способности выдерживать вибрации и ударные воздействия.
Как используется:
Подбор размера: Кольцо подбирается строго по диаметру вала и ширине канавки.
Подготовка вала: На валу должна быть предварительно проточена канавка стандартного размера, соответствующая сечению кольца.
Установка: Кольцо аккуратно сжимается с помощью специального инструмента или плоскогубцев до уменьшения его внешнего диаметра, после чего перемещается вдоль вала до посадочной канавки.
Фиксация: В канавке кольцо разжимается и плотно в ней садится, а его острые кромки, упираясь в стенки, надежно предотвращают осевое смещение.
Контроль качества: После установки необходимо убедиться, что кольцо полностью заняло свое место в канавке и не имеет критических деформаций.
Стопорное кольцо является простым, но исключительно эффективным конструктивным решением, которое обеспечивает долговечную и безотказную работу механизмов, чья стабильность напрямую зависит от точности осевой фиксации их компонентов.

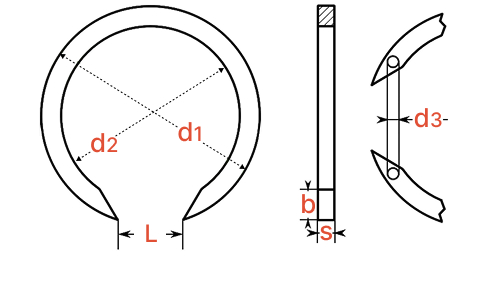

| Диаметр вала, мм | Наружный диаметр, d1, мм | Внутренний диаметр кольца, d2, мм | Ширина кольца, b, мм | Ширина разъема, L, мм | Толщина кольца, s, мм | Диаметр отверстия, d3, мм |
| 47 | 57 | 43,5 | 5 | 8 | 17 | - |
*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по ГОСТ-у
Кольцо стопорное наружное пружинное, устанавливаемое в канавку на валу, соответствующее стандарту ГОСТ 13940-86 и изготовленное из стали, представляет собой универсальный крепежный элемент для предотвращения осевого смещения деталей. Его ключевыми преимуществами являются высокая прочность, надежность и долговечность, что делает его предпочтительным выбором для ответственных узлов, работающих в условиях значительных нагрузок.
Где используется:
- Тяжелое машиностроение и станкостроение: для фиксации подшипников качения, крупных шестерен, маховиков и других критически важных компонентов.
- Автомобильная промышленность: в трансмиссиях и коробках передач для надежного закрепления синхронизаторов и деталей.
- Энергетическое и грузоподъемное оборудование: в редукторах, турбинах и механизмах, где требуется устойчивость к высоким нагрузкам и безопасность.
- Железнодорожная техника: благодаря способности выдерживать вибрации и ударные воздействия.
Как используется:
- Подбор размера: Кольцо подбирается строго по диаметру вала и ширине канавки.
- Подготовка вала: На валу должна быть предварительно проточена канавка стандартного размера, соответствующая сечению кольца.
- Установка: Кольцо аккуратно сжимается с помощью специального инструмента или плоскогубцев до уменьшения его внешнего диаметра, после чего перемещается вдоль вала до посадочной канавки.
- Фиксация: В канавке кольцо разжимается и плотно в ней садится, а его острые кромки, упираясь в стенки, надежно предотвращают осевое смещение.
- Контроль качества: После установки необходимо убедиться, что кольцо полностью заняло свое место в канавке и не имеет критических деформаций.
Стопорное кольцо является простым, но исключительно эффективным конструктивным решением, которое обеспечивает долговечную и безотказную работу механизмов, чья стабильность напрямую зависит от точности осевой фиксации их компонентов.
