Кольцо стопорное наружное А52 DIN 471
Стопорное наружное кольцо DIN 471 предназначено для фиксации деталей на валах, предотвращая их осевое смещение. Его применяют там, где нужна простая, надежная и быстрая установка без сложного монтажа. Кольцо изготавливается из пружинной стали, что обеспечивает его упругость и способность выдерживать высокие нагрузки.
Где используется:
В машиностроении и автомобильной промышленности для фиксации подшипников, шестерен и других деталей на валах.
В электродвигателях и редукторах для предотвращения смещения внутренних компонентов.
В сельскохозяйственной и строительной технике благодаря простоте и надежности.
В бытовой технике и приборостроении для сборки компактных механизмов.
В качестве временного или постоянного решения везде, где нецелесообразно делать канавку сложной формы.
Как используется:
Подбор размера: Кольцо подбирается строго по диаметру вала и ширине канавки.
Подготовка канавки: На валу должна быть проточена стандартная канавка, соответствующая сечению кольца.
Установка кольца: Кольцо сжимают с помощью плоскогубцев или специального инструмента так, чтобы его внешний диаметр стал меньше диаметра вала.
Посадка в канавку: Сжатое кольцо перемещают по валу до канавки, куда его аккуратно устанавливают.
Фиксация: Кольцо разжимается и надежно садится в канавку, а его острые кромки упираются в стенки, предотвращая самопроизвольное смещение.
Контроль: Важно убедиться, что кольцо полностью заняло свое место в канавке и не деформировалось чрезмерно при установке.

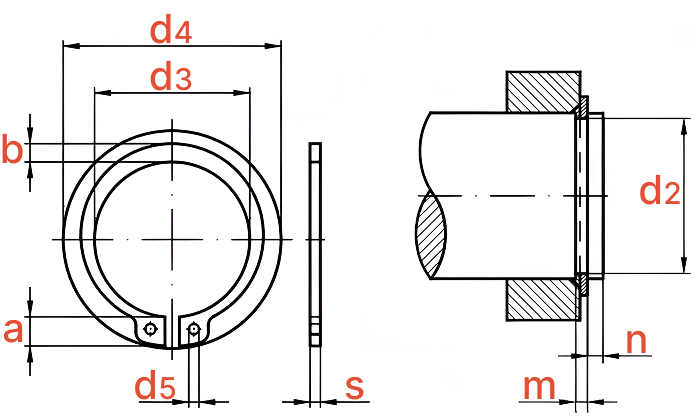

| Диаметр вала, мм | Толщина кольца, s, мм | Внутренний диаметр, d3, мм | Ширина ушка, a, мм | Макс. ширина кольца, b, мм | Диаметр отверстия, d5, мм | Размер, d2, мм | Ширина канавки, m, мм | Высота выступа, n, мм | Диаметр окружности, d4, мм |
| 52 | 2 | 47,8 | 7 | 5,2 | 2,5 | 49 | 2,15 | 4,5 | 66,7 |
*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN
Стопорное наружное кольцо DIN 471 предназначено для фиксации деталей на валах, предотвращая их осевое смещение. Его применяют там, где нужна простая, надежная и быстрая установка без сложного монтажа. Кольцо изготавливается из пружинной стали, что обеспечивает его упругость и способность выдерживать высокие нагрузки.
Где используется:
- В машиностроении и автомобильной промышленности для фиксации подшипников, шестерен и других деталей на валах.
- В электродвигателях и редукторах для предотвращения смещения внутренних компонентов.
- В сельскохозяйственной и строительной технике благодаря простоте и надежности.
- В бытовой технике и приборостроении для сборки компактных механизмов.
- В качестве временного или постоянного решения везде, где нецелесообразно делать канавку сложной формы.
Как используется:
- Подбор размера: Кольцо подбирается строго по диаметру вала и ширине канавки.
- Подготовка канавки: На валу должна быть проточена стандартная канавка, соответствующая сечению кольца.
- Установка кольца: Кольцо сжимают с помощью плоскогубцев или специального инструмента так, чтобы его внешний диаметр стал меньше диаметра вала.
- Посадка в канавку: Сжатое кольцо перемещают по валу до канавки, куда его аккуратно устанавливают.
- Фиксация: Кольцо разжимается и надежно садится в канавку, а его острые кромки упираются в стенки, предотвращая самопроизвольное смещение.
- Контроль: Важно убедиться, что кольцо полностью заняло свое место в канавке и не деформировалось чрезмерно при установке.
