Гайка шлицевая М50х1,5 ГОСТ 11871-88

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

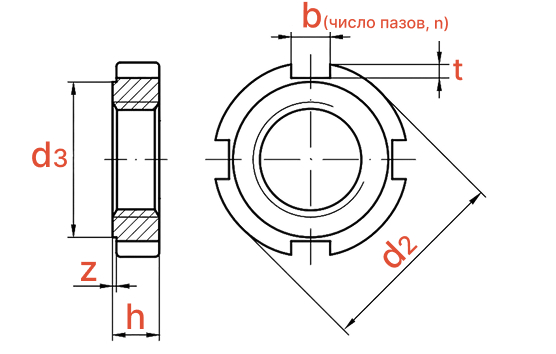

Круглая шлицевая гайка DIN 1804 из стали представляет собой крепежный элемент для осевой фиксации деталей на валах. Конструкция гайки выполнена в виде цельнометаллического изделия с цилиндрической наружной поверхностью. На поверхности нанесены продольные шлицы для работы со стандартным шлицевым ключом. Резьба гайки метрическая. Основное функциональное преимущество заключается в возможности стопорения путем отгибания шлицов в паз на валу после затяжки.

Где используется:

• Общее машиностроение: для осевой фиксации деталей на валах в редукторах, насосах и других механизмах.
• Транспортное оборудование: в узлах с умеренными нагрузками, где требуется компактное крепежное решение.
• Приборостроение: в устройствах, где важна точность и минимальные габариты крепежа.
• Ремонт и обслуживание: в качестве стандартного крепежного элемента для замены в различных узлах.

Как используется:

• Подбор размера: Гайка подбирается по диаметру и шагу резьбы вала, а также по размеру под ключ (количество и диаметр шлицов).
• Подготовка узла: Резьбовая часть вала и посадочные поверхности должны быть чистыми и без повреждений.
• Навинчивание: Гайка вручную навинчивается на вал до плотного прилегания к фиксируемой детали.
• Затяжка: С помощью шлицевого ключа гайка затягивается до требуемого момента.
• Стопорение: После затяжки для предотвращения самоотвинчивания один или несколько шлицов гайки отгибаются в паз на валу, обеспечивая надежную фиксацию.

Гайка шлицевая круглая DIN 1804 из стали является надежным решением для осевой фиксации в условиях вибраций и умеренных нагрузок, обеспечивая долговечную работу оборудования.
