Гайка шестигранная низкая с фаской М27 DIN 936 оцинкованная сталь

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка низкая шестигранная с фаской DIN 936 из оцинкованной стали – это крепёж с метрической резьбой и уменьшенной высотой, предназначенный для создания разъёмных соединений в условиях ограниченного монтажного пространства, повышенной влажности и некритичных нагрузок, а также для использования в качестве контргайки. Её ключевое отличие – низкий профиль и цинковое антикоррозионное покрытие, что обеспечивает защиту от атмосферных воздействий и применение в стеснённых условиях. Следует учитывать, что из-за малой толщины её нагрузочная способность ниже, чем у стандартной гайки, и она не предназначена для высоких силовых нагрузок.

Основные характеристики:

• Материал: Оцинкованная сталь
• Тип: Низкая (тонкая) шестигранная гайка с наружным шестигранником под гаечный ключ нормального размера.
• Резьба: метрическая, поле допуска 6Н
• Класс точности: А – для размеров не более М16, В – для размеров свыше М16
• Класс прочности: 04 – для резьбы ≤ М18; 17H (не менее 170 HV) – для резьбы ≥ М18

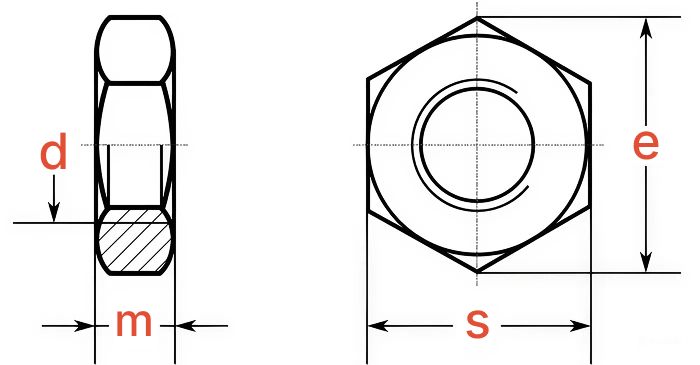

• Высота (m): Уменьшенная, соответствует диапазону 0,5d ≤ m ≤ 0,6d
• Конструкция: Цельное изделие с внутренней метрической резьбой по всей высоте и фасками.

Где используют:

• В общем машиностроении и приборостроении – для крепления в пазах, на коротких резьбовых участках, в местах с минимальным зазором по высоте, где невозможна установка стандартной гайки.
• В качестве контргайки – для фиксации основной гайки от самоотвинчивания при вибрациях и динамических нагрузках, когда использование второй стандартной гайки невозможно из-за нехватки места на резьбе.
• В металлоконструкциях и строительстве – для сборки элементов, работающих в условиях атмосферной влаги, где необходима базовая антикоррозионная защита и компактность узла.
• В бытовой технике, мебели и сельхозтехнике – для соединений, не испытывающих высоких нагрузок, но требующих защиты от коррозии и монтажа в ограниченном пространстве.
• В ремонтных и монтажных работах – как универсальный элемент для ситуаций, когда резьбовой участок слишком короток для нормальной гайки.

Как используют:

• Определение необходимости: Низкую гайку DIN 936 применяют в коррозионных или ответственных средах, но в первую очередь – при жёстком ограничении монтажного пространства по высоте или на коротких резьбовых концах. Её используют в паре с болтами, шпильками или винтами из аналогичной стали для предотвращения электрохимической коррозии.
• Подбор пары: Гайку подбирают по номинальному диаметру, шагу резьбы и классу прочности, учитывая её пониженную, по сравнению с DIN 934, несущую способность. Не рекомендуется для соединений, испытывающих высокие динамические или переменные нагрузки.
• Навинчивание: Гайку накручивают на резьбу вручную, вращая по часовой стрелке, до момента, когда она коснётся опорной поверхности детали. Важно убедиться, что начальная затяжка происходит легко, без перекоса и усилий. Принудительное навинчивание при перекосе повредит резьбу.
• Затяжка: Затягивают с умеренным моментом, используя стандартный шестигранный ключ (рожковый, накидной, торцевой). Крайне важно не превышать момент затяжки, так как низкий профиль снижает прочность на срез, что может привести к повреждению резьбы гайки или болта. При использовании в паре с контргайкой сначала затягивают основную гайку, а затем контрящую.
• Контроль: После затяжки визуально контролируют правильность установки: отсутствие перекосов и плотное прилегание опорной поверхности. При использовании как контргайки проверяют надёжность стопорения основной гайки.
