Гайка шестигранная H=M M10 UNI 5587 нержавеющая сталь А4

Документация - ISO 4033-2014.pdf

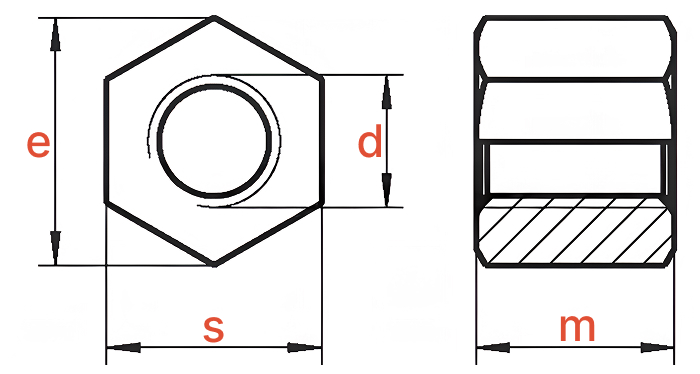

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по UNI

Гайка H=M UNI 5587 из нержавеющей стали A2 – это крепёжное изделие в форме удлинённого шестигранника с фаской, предназначенная для создания высоконадёжных и прочных резьбовых соединений в узлах, подверженных повышенным статическим, динамическим и вибрационным нагрузкам. Её увеличенная высота обеспечивает большее количество рабочих витков резьбы по сравнению со стандартной гайкой, что значительно повышает прочность соединения, сопротивляемость самоотвинчиванию и позволяет точнее отрегулировать положение скрепляемых деталей. Шестигранная форма под ключ обеспечивает возможность приложения высокого крутящего момента при монтаже.

Марка стали А4\AISI 316 обладает повышенной коррозионной стойкостью, в том числе в морской воде и средах с высоким содержанием хлоридов. Благодаря добавлению молибдена, сталь А4 устойчива к воздействию коррозии, кислот и хлора. Материал не токсичен, немагнитен и может эксплуатироваться при температурах от -60 до +450°С.

Основные характеристики:

• Материал: Нержавеющая сталь A4
• Тип: Гайка шестигранная, высокая, с фаской.
• Резьба: Метрическая, крупный шаг.

Где используют:

• В химической, нефтехимической и фармацевтической промышленности – для соединения элементов реакторов, трубопроводов, насосов и ёмкостей, работающих под нагрузкой в средах с кислотами, щелочами и агрессивными реагентами, где требуются как прочность, так и максимальная коррозионная стойкость.
• В судостроении, морской технике и оффшорных сооружениях – для крепления силовых узлов, механизмов и конструкций, постоянно контактирующих с морской водой, солевым туманом и высокой влажностью, при повышенных вибрационных нагрузках.
• В пищевой промышленности и системах очистки воды – для монтажа технологического оборудования, подвергающегося частой мойке и стерилизации агрессивными моющими средствами (хлорсодержащими растворами), парами и горячей водой, в условиях высоких механических требований.
• В энергетике, особенно в прибрежных зонах и на объектах с агрессивной атмосферой – для сборки фланцевых соединений, крепления лопастей ветрогенераторов и ответственных узлов, где сочетаются длительные переменные нагрузки и воздействие коррозии.

Как используют:

• Подбор пары: Гайку подбирают строго по номинальному диаметру и шагу резьбы к соответствующему болту, шпильке или винту. Учитывают увеличенную высоту, проверяя наличие достаточного свободного пространства для её установки.
• Подготовка: Убеждаются в чистоте и целостности резьбы на обеих деталях.
• Установка и затяжка: Гайку вручную навинчивают на резьбовую часть до упора. Окончательную затяжку производят гаечным ключом (рожковым, накидным, торцевым) соответствующего размера, прикладывая расчётный крутящий момент, указанный в технической документации на узел.
• Фиксация (при необходимости): В ответственных вибрационных узлах после затяжки могут применяться дополнительные средства фиксации: контрящие гайки, шплинты (если есть отверстие под шплинт в комбинации с болтом), стопорные шайбы или клеевой состав.
