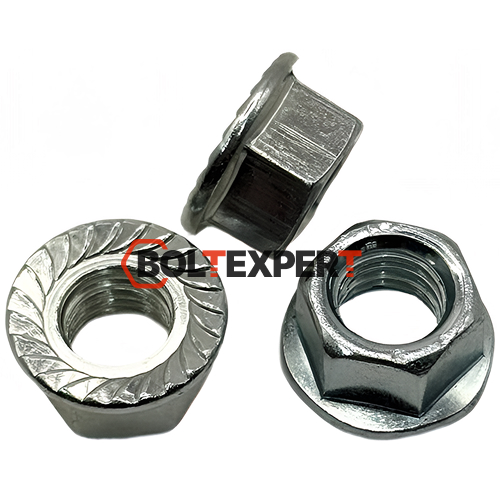

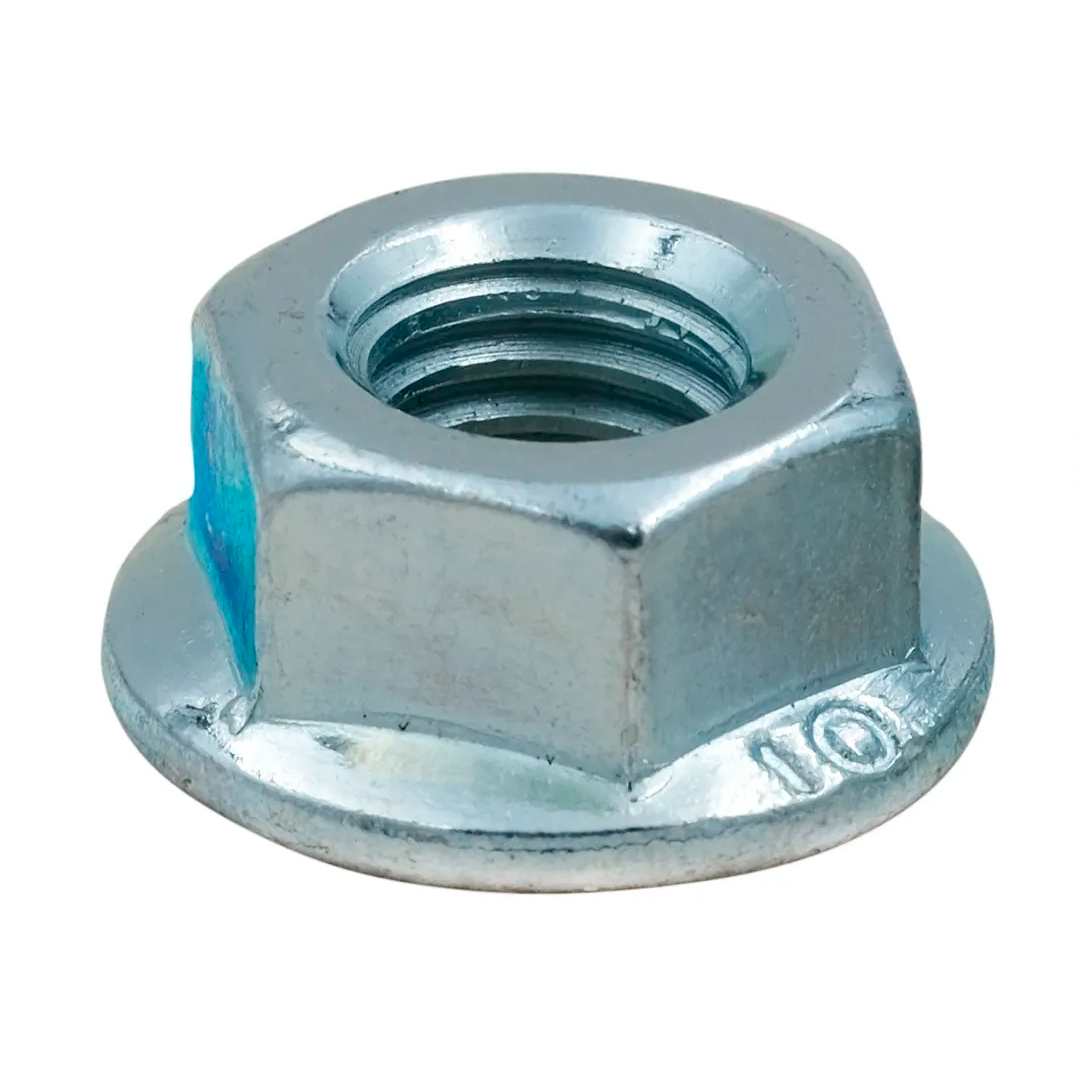

Гайка с фланцем М12 DIN 6923 класс прочности 10 оцинкованная сталь

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка шестигранная с фланцем DIN 6923 из оцинкованной стали с классом прочности 10 – высокопрочный стопорный крепёж, предназначенный для создания надёжных, виброустойчивых соединений, работающих в условиях динамических нагрузок. Фланец с радиальными зубьями выполняет функцию интегрированной стопорной шайбы, блокируя вращение, а также распределяя давление на большую площадь, защищая скрепляемую поверхность. Оцинкованное покрытие обеспечивает защиту от коррозии.

Основные характеристики:

• Материал: Оцинкованная сталь.
• Класс прочности: 10
• Тип: Шестигранная гайка с зубчатым (рифлёным) фланцем (прессшайбой).
• Резьба: Метрическая, крупный шаг.
• Поле допуска резьбы: 6H
• Номинальный размер: от М5 до М20
• Класс точности: А (высокий).
• Сопрягаемый крепёж: Рекомендуемый наибольший класс прочности болта, винта, шпильки – 10.9

Где используют:

• В автомобилестроении, транспортном и сельскохозяйственном машиностроении – для крепления узлов, подверженных сильным вибрациям и ударным нагрузкам (элементы подвески, навесное оборудование, кронштейны), где критично предотвращение самоотвинчивания.
• В производстве промышленного оборудования, конвейерных линий и станков – для создания надёжных, многократно разборных соединений, требующих повышенной вибростойкости.
• В общем машиностроении и строительстве металлоконструкций – в ответственных соединениях, где необходима блокировка от самопроизвольного ослабления.
• В производстве корпусной мебели и оборудования – для сборки силовых каркасов и узлов, испытывающих эксплуатационные вибрации.

Как используют:

• Подбор пары и подготовка: Гайку подбирают по номинальному диаметру и шагу резьбы, соответствующим болту или шпильке с классом прочности не выше 10.9. Резьба и контактная поверхность ответной детали должны быть чистыми. Важно: Следует учитывать, что зубья фланца при затяжке могут вдавливаться и повреждать мягкое или декоративное покрытие (лакокрасочное, цинковое) скрепляемой детали.
• Затяжка: Затяжку выполняют стандартным ключом, соответствующим размеру «под ключ». Крутящий момент затяжки выбирают в соответствии с расчётными нагрузками, классом прочности гайки и сопрягаемого болта (ориентируясь на таблицы для класса 10), не превышая установленных значений. Благодаря стопорному действию зубьев, гайка не требует контроля положения после затяжки.
• Контроль и повторное применение: Качество соединения контролируют соответствием заданному моменту затяжки с помощью динамометрического ключа. Повторное применение допускается только в том случае, если зубья фланца не изношены и не смяты, а защитное покрытие не повреждено. После значительного числа циклов сборки-разборки или при деформации зубьев гайку рекомендуется заменить.
