Гайка Эриксона концевая с полукруглой головкой М8 SW5 L=16 оцинкованная сталь

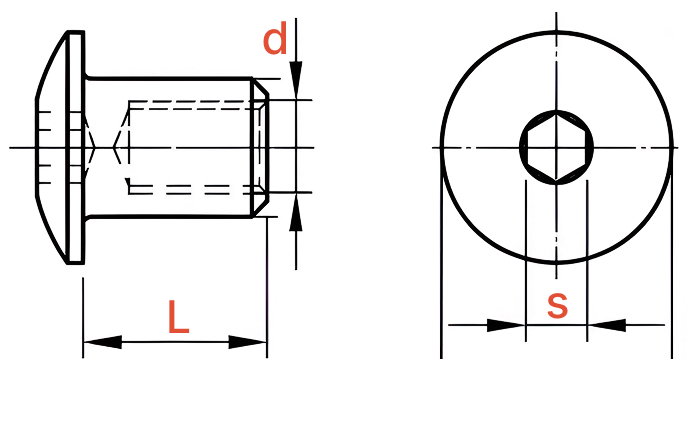

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по АРТ

Гайка Эриксона концевая с полукруглой головкой и внутренним шестигранником из оцинкованной стали – крепежный элемент, предназначенный для скрытого торцевого соединения элементов конструкций. Крепеж представляет собой удлиненный цилиндрический корпус с внутренней метрической резьбой. Полукруглая головка оснащена внутренним шестигранником (SW), который позволяет вращать гайку при установке или удерживать её от проворачивания при затяжке стяжного винта. Особенностью конструкции является монтаж в торец детали, который обеспечивает незаметность соединения с лицевой стороны.

Основные характеристики:

• Материал: Оцинкованная сталь.
• Тип: Концевая для скрытого монтажа.
• Форма: Удлиненный цилиндрический корпус с полукруглой головкой.
• Резьба: Внутренняя метрическая, шаг зависит от типоразмера.
• Шлиц: Внутренний шестигранник (SW) в головке под ключ.
• Головка: Полукруглая.

Где используют:

• В строительстве – для соединения деревянных конструкций, бруса, в сборке лестниц и перил. В машиностроении и приборостроении – для крепления кожухов, корпусных деталей, где важен скрытый монтаж.
• В производстве мебели – для соединения горизонтальных и вертикальных элементов (столешниц, полок, царг) с боковинами.
• В столярном производстве – при сборке деревянных рам, каркасов и конструкций из бруса или толстой фанеры.
• В производстве интерьерной мебели и конструкций, эксплуатируемых внутри помещений – везде, где торец одной детали примыкает к плоскости другой, и требуется надежное и эстетичное соединение.

Как используют:

• Подбор пары: Гайку выбирают по диаметру и шагу внутренней резьбы, совместимым со стяжным винтом. Длина винта должна превышать толщину примыкающей детали.
• Подготовка отверстия в торце: В торце первой детали сверлится глухое отверстие. Его диаметр должен обеспечивать плотную посадку гайки (обычно чуть меньше наружного диаметра корпуса), а глубина – длине цилиндрической части.
• Установка гайки: Гайка устанавливается в отверстие методом прессовой посадки до упора полукруглой головки в поверхность торца.
• Подготовка ответной детали: Во второй (ответной) детали сверлится сквозное отверстие под стяжной винт строго напротив установленной концевой гайки.
• Сборка и затяжка: Детали совмещаются. Стяжной винт пропускается через сквозное отверстие и вкручивается в резьбу концевой гайки.
